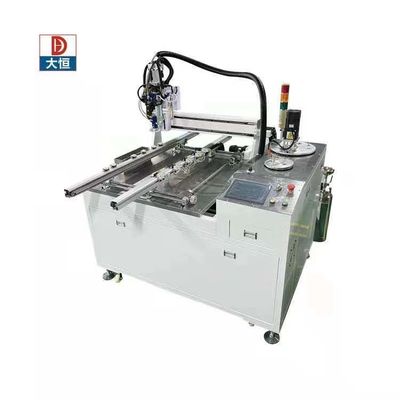

मॉडलःपीजीबी-700
हमारी प्रणाली दो घटक मध्यम से निम्न चिपचिपाहट वाली सामग्री को सटीक रूप से मापती, मिश्रित करती और वितरित करती है।प्रणाली 1 से अनुपात संभालती है1 से 10:1.
इस प्रणाली में सामग्री टैंक, मीटरिंग पंप, मीटरिंग मोटर, सामग्री पाइप, दो घटक वाल्व, गतिशील हलचल के लिए मोटर, मिश्रण ट्यूब और 3 अक्षीय रोबोटिक आर्म शामिल हैं।मिश्रण ट्यूब में मिश्रण करने से पहले दो प्रकार के गोंद को अलग किया जाता है, इसलिए गोंद उपकरणों में इलाज नहीं करेगा। गोंद वाल्व वैक्यूम समारोह के साथ है ताकि पतला द्रव टपकने से बचा जा सके। अन्य वैकल्पिक कार्यों में शामिल हैंः
टैंक घुमावदार कार्य;
टैंक डिफ़ोमिंग फ़ंक्शन;
टैंक, पाइप और वाल्व पर थर्मोस्टैट हीटिंग फ़ंक्शन;
Feअवयव:
1. स्वचालित माप और मिश्रण, टच स्क्रीन पीएलसी नियंत्रण प्रणाली, अंग्रेजी ऑपरेशन इंटरफ़ेस पैरामीटर सेट करने के लिए आसान अनुमति देते हैं;
2. बड़ी एलसीडी स्क्रीन विभिन्न प्रसंस्करण डेटा प्रदर्शित करती है;
3. विभिन्न विमानों पर डॉट्स, स्ट्रिप्स, आर्क, कंपाउंड आर्क और पैटर्न का आसान प्रोग्रामिंग;
4. गोंदने की गति और समय निर्धारित किया जा सकता है;
5. सीएडी फ़ाइल आयात की जा सकती है और पैटर्न वितरित करने के लिए बदल दिया जा सकता है, और यूएसबी के माध्यम से डाउनलोड किया जा सकता है; (वैकल्पिक समारोह)
6मिश्रण अनुपात 1:1-1:10 और चिपकाने की मात्रा को वास्तविक आवश्यकता के अनुसार सेट और समायोजित किया जा सकता है। गतिशील मिश्रण दो घटक गोंद को पूरी तरह से समरूपता तक मिश्रित करने की गारंटी देता है;
7. एक साथ मीटरिंग, मिश्रण और गोंद;
8. दो टैंकों में ए गोंद और बी गोंद अलग-अलग रखा जाता है;
9. तरल स्तर सेंसर, अलार्म समारोह;
10. टैंक हलचल और वैक्यूम defoaming समारोह वैकल्पिक;
11. ऑटो सफाई; सफाई मोड मैनुअल या स्वचालित हो सकता है, मैनुअल मोड बस मिश्रण ट्यूब को हटा दें फिर सफाई एजेंट में भिगोएं, 10 मिनट के बाद बाहर निकालें और संपीड़ित हवा से साफ करें,स्वचालित मोड केवल पूरा करने के लिए 1 मिनट के भीतर टच स्क्रीन पर सफाई स्विच संचालित करने की जरूरत है;
12. गोंद टैंक/मेटरिंग पंप/गोंद पाइप हीटिंग फंक्शन (वैकल्पिक);
13. वैक्यूम नियंत्रण पतले तरल पदार्थों को टपकने से रोकता है;
14. अद्वितीय नियंत्रण प्रणाली जो वायु दबाव कारक से प्रभावित नहीं होगी, इष्टतम वितरण प्रदर्शन सुनिश्चित करती है;
15. XYZ अक्ष को वांछित पैटर्न के साथ गोंद वितरित करने के लिए प्रोग्राम किया जा सकता है।
आवेदन क्षेत्र:
1विद्युत उत्पाद: इलेक्ट्रॉनिक भाग, एकीकृत सर्किट, सर्किट बोर्ड पट्टा, स्थिर और धूल और नमी संरक्षण, एलसीडी तरल क्रिस्टल स्क्रीन, स्पीकर, हेडफोन, ऑडियो, एलईडी,ऑप्टिकल लेंस, एसएमडी ट्रांसफार्मर, रिले।
2संचार उत्पाद: कीपैड, मोबाइल फोन केज बॉन्डिंग, रेडियो, टेलीफोन, कंप्यूटर, एमपी4, इलेक्ट्रॉनिक खिलौने, चेसिस बॉन्डिंग, स्विच, कनेक्टर, प्लग केबल।
I.मशीन का वर्णन और कामकाज का सिद्धांत
स्वचालित गोंद मिश्रण मशीन का उपयोग मुख्य रूप से दो घटक गोंद ((इपॉक्सी/सिलिकॉन/पीयू, आदि चिपकने वाला), स्वचालित माप और गोंद के अनुपात को मिश्रण करने के लिए किया जाता है। गोंद को दो बैरल में अलग से संग्रहीत किया जाता है,गोंद के वजन अनुपात और मात्रा की मांग के अनुसार दो सेट सटीक पंपों द्वारा स्वचालित माप, मिश्रण उपकरण को पूरी तरह से मिश्रण करने के लिए आपूर्ति, और फिर वांछित उत्पादों को बर्तन / वितरण।
II.मुख्य कार्य:
1स्वचालित माप और मिश्रण
2.मैनुअल ग्लूइंग
3. सामग्री की कमी या पूर्ण सामग्री के लिए स्वतः अलार्म
4चिपकने वाला अनुपात और मात्रा समायोज्य
5.ऑटो सफाई
6. गोंद टैंक वैक्यूम डिफ़ोमिंग (वैकल्पिक)
7गोंद बैरल, मीटरिंग पंप, गोंद पाइप गर्म किया जा सकता है (वैकल्पिक)
II.विशेषण:
| मॉडल संख्याः | पीजेएल-100 |
| मिश्रण अनुपात | 10000-10:100 ((1:1-1:10) समायोज्य |
| माप की सटीकता | ± 1% |
| आउटफ्लो की गति | 1 ग्राम/सेकंड-15 ग्राम/सेकंड |
| मिश्रण परिशुद्धता | ± 1% |
| मिश्रण मोड | गतिशील मिश्रण/स्थिर मिश्रण |
| गोंद चिपचिपाहट | 20000 से कम सीपीएस ((एमपीए·एस) |
| नियंत्रण मोड | पीएलसी + टच स्क्रीन |
| नियंत्रण प्रणाली | स्वतंत्र अनुसंधान एवं विकास |
| माप मोड | स्टेप मोटर/उच्च परिशुद्धता, पहनने के प्रतिरोधी, दीर्घायु गियर पंप |
| कामकाजी वोल्टेज | AC 220V 50Hz/60Hz |
| बिजली की आवश्यकता | 3.55 किलोवाट |
| हवा के दबाव की आवश्यकता | 4.5-8 किलो |
| मशीन का आयाम | 1500 ((L) * 1200 ((W) * 1500 ((H) मिमी |
| वजन | लगभग 260 किलो |
| कार्य वातावरण | आर्द्रताः 20%~98% आरएच; तापमानः 0~+40°c |
उपयुक्त सामग्री:जलरोधक, चिपकने वाला, स्थिर दो-घटक चिपकने वाला।
जैसे:क्रिस्टल या कम additive गोंद -- सिलिकॉन, epoxy, polyurethane ((PU), आदि
अनुप्रयोग:एलईडी उत्पाद, शिल्प, इलेक्ट्रॉनिक घटक
जैसे:वॉल वाशर लाइट, एलईडी बार, एलईडी स्ट्रिप, विज्ञापन मॉड्यूल, सेंसर, फोटोवोल्टिक मॉड्यूल, फोटोवोल्टिक इन्वर्टर आदि
चतुर्थआवेदनः
वीडियो
वीडियो
वीडियो
वीडियो
|
|
