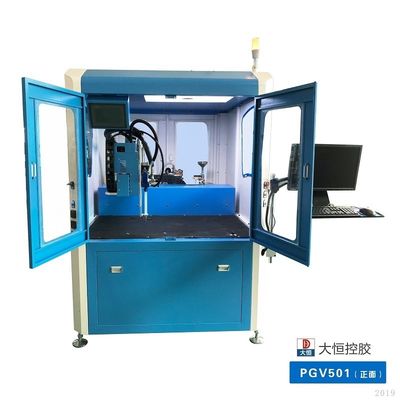

1) फंक्शन प्रिंसपल
2) वितरण तकनीक में विजुअल की भूमिकाः
a) वितरण से पहले, उत्पाद को जल्दी से पाया जा सकता है और वितरण ट्रैक को स्वचालित रूप से आकार में रखा जाना चाहिए;
(ख) वितरण बिंदुओं की तुलना और माप किया जाना चाहिए ताकि वितरण के बाद बिंदुओं के आकार, आयाम और रंग की एकरूपता की जांच की जा सके।
(3) मशीन विशेषताएं:
(क)कोण मुक्त वितरण.उत्पाद को बिना किसी विशेष उपकरण के काम की मेज पर रखा जा सकता है।
(b)स्वतंत्र और स्थिर स्थिर तापमान प्रणाली।ठंड के मौसम में ठंडे गोंद के साथ गर्म गोंद या ठंडे गोंद के साथ गर्म गोंद के साथ गर्म गोंद जैसे विशेष प्रक्रियाओं को करने के लिए हीटिंग डिवाइस डिस्पेंसर सिर और प्लेट पर स्थापित किए जाते हैं।
(ग)ग्रेनाइट प्लेटफॉर्म पर लोडिंग और मूविंग तंत्र।यह पत्थर का मंच आंदोलन की स्थिरता सुनिश्चित करता है और बिना विरूपण के गति की सटीकता को बढ़ावा देता है।
(घ)पूर्ण क्रोमैटोग्राफी के साथ समायोज्य प्रकाशकपूर्ण क्रोमैटोग्राफी प्रकाशक को स्वतंत्र रूप से और निरंतर समायोजित किया जा सकता है, जिससे किसी भी दृश्य प्रकाश को उत्पाद की दृश्य पहचान दर और सटीकता को बढ़ावा देने के लिए चुना जा सकता है।
(e)किसी भी डिस्पेंसर ट्रैक को ठीक से सेट किया जा सकता है।प्रदर्शनकर्ता पर अनुपालन कार्यों से बचने और उत्पाद की शुरूआत के समय को कम करने के लिए माउस के माध्यम से स्क्रीन पर वितरण ट्रैक को इंगित किया जा सकता है।
(4)स्थिति
अनुपात 1:1 से 10:1 कम, मध्यम, मोटाई चिपचिपाहटद्रव द्रव
शॉट का आकारः 0. 1cc- 10cc.
1.मीटरिंग और मिक्सिंग मशीन प्रतिक्रिया तेजी से और लगातार दो घटक चिपकने वाले को मीटरिंग और मिक्सिंग है ताकि चिपकने वाले को तेजी से मशीन में स्थानांतरित किया जा सके।
2मशीन में रासायनिक ए और रासायनिक बी बैरल लगाए गए हैं। पूरे मिश्रण और परिवहन प्रणाली पर निरंतर तापमान ताप उपकरण लगाए गए हैं ताकि गोंद समान रूप से बह सके और गर्म वितरण हो सके।
3मशीन में स्वतः सफाई का कार्य होता है।
4. स्वचालित-साइक्लिंग फ़ंक्शन श्रम की तीव्रता को कम कर सकता है और उत्पादन बढ़ा सकता है।
5. पीएलसी नियंत्रित, टच स्क्रीन इंटरफ़ेस, सरल और आसान संचालन.
आवेदन का दायराः
| गोंद मिश्रण अनुपात | 10000-100:10 वैकल्पिक |
| कार्यक्षेत्र | 600 ((X) * 600 ((Y) * 100 मिमी ((Z) ((प्रभावीः 400 मिमी ((X)) |
| कार्य पथ | बिंदु, रेखा, चाप, वृत्त |
| स्थान निर्धारण विधि | सीसीडी दृश्य कैप्चर पोजिशनिंग |
| दृष्टि प्रणाली | विजुअल कैप्चर और पोजिशनिंग सिस्टम सॉफ्टवेयर |
| मोटर | सर्वो मोटर (जापान), लीड स्क्रू + स्लाइडर (ताइवान का ब्रांड) |
| उत्पादन लाइन का कार्य | उत्पादन लाइन का वैकल्पिक मिलान कार्य (ग्राहकों के उत्पादों के अनुसार अनुकूलित उत्पादन लाइन) |
| गति | 500 मिमी/सेकंड ((विस्थापन गति) 1-12ml/सेकंड ((एकल पंप चिपकने की दर) |
| सटीकता | ±0.03 मिमी (दोहराने की क्षमता) ±2% (पोटिंग) ±2% (मिश्रण) |
| चिपकने वाला निकासी | स्वचालित उत्पत्ति/स्थिर बिंदु चिपकने वाला डिस्चार्ज |
| सुरक्षा | सामने के दरवाजे/सुरक्षा ग्रिड |
| प्रोग्राम मेमोरी | 99 पीसी |
| इनपुट वायु दबाव | 0.5MPa-0.7MPa |
| चिपचिपाहट | 50pcs ~ पेस्ट |
| ऑपरेशन मोड | मैनुअल/ऑटोमैटिक |
| अनुपात | पीएलसी/प्लंजर पंप/गियर पंप/स्क्रू पंप |
| प्रवाह | डिजिटल इनपुट |
| शिक्षण मोड | प्रोग्रामिंग का शिक्षण |
| स्वचालित नियंत्रण प्रणाली | पीसी, टच स्क्रीन (प्रोग्राम प्रोग्रामिंग, संशोधन, भंडारण, आदि को लागू करें) |
| गोंद-बाहर नियंत्रण प्रणाली | एबी गोंद सक्शन वाल्व, एबी गोंद स्वतंत्र संचालन का एहसास |
| मिश्रण मोड | गतिशील और स्थैतिक वैकल्पिक, तत्काल मिश्रण, सुविधाजनक सफाई
|
| टैंक | स्टेनलेस स्टील ((40L), ((25L), ((10L) वैकल्पिक |
| विद्युत आपूर्ति | 220V/50Hz/1.5kW ((बिना हीटर के) |
| आयाम | 1900mm × 1650mm × 2100mm |
| रेखा शरीर की ऊंचाई | 850-950 ((अनुकूलित किया जा सकता है) |
| रेखा शरीर की चौड़ाई | अधिकतम 550 मिमी ((विजन 400 मिमी)) अनुकूलित किया जा सकता है) |
| कन्वेयर लाइन का शरीर | बेल्ट/डबल चेन/रोलर |
| लाइन बॉडी भार | उत्पादन के अनुसार |
| स्थान | क्लैंपिंग स्थिति |
| अवरुद्ध सिलेंडर | 3 पीसी (डिफ़ॉल्ट) |
