मोटर के लिए अर्ध-स्वचालित विद्युत चालित वैक्यूम कक्ष वितरण और पॉटिंग मशीन

विवरण सूचना

उत्पाद का वर्णन

विस्तृत जानकारी

प्रेरित प्रकार:

विद्युत

परिवहन पैकेज:

लकड़ी की पैकिंग

ट्रेडमार्क:

डी एंड एच

उत्पत्ति:

चीन

एचएस कोड:

8424899990

आपूर्ति की क्षमता:

प्रति माह 50 पीसी

सटीकता:

उच्च परिशुद्धता

स्थिति:

नया

प्रमाणन:

वारंटी:

12 महीने

स्वचालित ग्रेड:

अर्धस्वचालित

स्थापना:

ऊर्ध्वाधर

अनुकूलन:

उपलब्ध -- अनुकूलित अनुरोध

प्रमुखता देना:

वैक्यूम गोंद डालने की मशीन

वैक्यूम गोंद देने वाली मशीन

गोंद डालने की मशीन

उत्पाद का वर्णन

पूरी तरह से स्वचालित वैक्यूम गोंद पॉटिंग मशीन एक उपकरण में सामग्री खिला, गोंद पॉटिंग और तैयार उत्पाद कन्वोइंग कार्यों के साथ एकीकृत,पूरी तरह से स्वचालित मिश्रण मशीन से बनी मशीन , वैक्यूम तीन अक्ष चिपकने वाला डिस्पेंसर, चेन कन्वेयर लाइन आदि।इस उपकरण का प्रयोग स्वतंत्र रूप से किया जा सकता है या डिजिटल डेटा से जुड़ा जा सकता है और नकारात्मक दबाव और सामान्य दबाव के तहत गोंद पॉटिंग लागू किया जा सकता है।यह सिलिकॉन, इपॉक्सी, ईएडब्ल्यू2777, क्रिस्टल गोंद, पीयू ((पोलीयूरेथेन) दो घटक गोंद के लिए व्यापक रूप से लागू होता है, जो विभिन्न गोंद पॉटिंग प्रक्रिया आवश्यकताओं के लिए उपयुक्त है।

1.1उत्पाद को स्वचालित रूप से अंदर और बाहर खिलाएं
1.2गोंद प्रसंस्करण (टैंक हलचल, टैंक बुलबुला degas,हीटिंग,फ़िल्टर, वैक्यूम डीगैस)
1.3चिपकने वाला अनुपात और मिश्रण को मापें।
1.4गोंद मिxसमान रूप से
1.5विभिन्न आकार के उत्पादों के लिए गोंद के बर्तनों को महसूस करने के लिए प्रोग्रामिंग के माध्यम से।

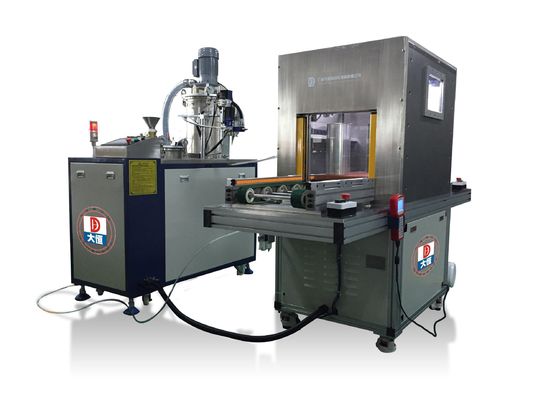

Two Components Under Vacuum Chamber Dispensing and Potting Machine for Motor

तीसरा: स्वचालित गोंद मिश्रण मशीन
1,एसरासायनिक आरेख

पैरामीटर

चिपकने वाला अनुपात	1:1 ---10:1
अनुपात सटीकता	± 2%
गोंद निकालने की गति	1g/s --10g/s
चिपकाने की सटीकता	± 2%
प्रोग्राम मेमोरी	99
गोंद की चिपचिपाहट	300cps~10000 सीपीएसआरइफरेंस नंबर)
ऑपरेशन मोड	मैनुअल मोड/ऑटोमैटिक मोड
अनुपात नियंत्रण	पीएलसी/स्क्रूपंप (विभिन्न प्रकार के मीटरिंग पंप बदल सकते हैं)
प्रवाह नियंत्रण	डिजिटल इनपुट
पैरामीटर प्रदर्शन	सूचक/डिजिटल डिस्प्ले
एबाह्य नियंत्रण प्रणाली	टच स्क्रीन/बटन स्विच/तीसरे पक्ष का संकेत
मिश्रण विधि	गतिशीलमिश्रण करना/स्वचालित सफाई
भंडारण टैंक	स्टेनलेस स्टीलA(25L)औरB(25L)

	वैक्यूम डीगैस(-0.1MPa),8L/s
	तरल स्तर सेंसर(कम तरल स्तर/उच्च तरल स्तर)
	ए/बीटैंक घुमावदार
	एबीगोंद cनिरंतर ताप तापकमरे का तापमान-80°)
	गोंद फ़िल्टर
शक्ति	220V/50Hz/3500W
इनपुट वायु दबाव	0.4MPa-0.8MPa
बाहरी आयाम	गोंद के बर्तन बनाने की मशीन:1300 मिमी×600 मिमी X1600 मिमी
फ्रेम सामग्री	ठंडा लुढ़का हुआ स्टील/औद्योगिक एल्यूमीनियम/स्टेनलेस स्टील/प्लेट धातु

3,मुख्य भाग का परिचय
वैक्यूम चैंबर के मुख्य भागों के साथ मिलान मशीन गोंद टैंक, मिश्रण प्रणाली (स्क्रूपंप, मिश्रण/साफ करने की प्रणाली, नियंत्रण प्रणाली आदि।
3.1गोंद भंडारण टैंक
गोंद विशेषता और ग्राहक की प्रक्रिया के अनुसार, गोंद मीटरिंग से पहले पूर्व प्रसंस्करण किया जाना चाहिए

3.1.1हम स्टेनलेस पैनल वैक्यूम दबाव टैंक का उपयोग करते हैं जो आंतरिक गोंद टैंक के नकारात्मक दबाव को सहन कर सकता है।
3.1.2हीटिंग सिस्टम के साथ गोंद टैंक का नीचे।
3.1.3मोटर रेंगने वाला टैंक जो गोंद को तलछट से रोकता है और गोंद को निरंतर तापमान पर रखता है।
3.1.4.उच्च / निम्न तरल सेंसर के साथ टैंक जो कि एलार्म चेतावनी सुनिश्चित करता है जब तरल अधिक या सेटिंग स्तर को कम करता है।
3.1.5.वैक्यूम डिफॉमिंग के साथ टैंक (डिफॉमिंग समय टच स्क्रीन के माध्यम से सेट किया जा सकता है), ताकि वैक्यूम नकारात्मक दबाव के माध्यम से सामग्री को फिर से भरा जा सके।
3.1.6.दबाव मुक्त करने वाले गेंद वाल्व के साथ टैंक; टैंक के नीचे आरक्षित बैकफ्लो कनेक्टर और नदी बंद करने वाले गेंद वाल्व।
3.1.7कृत्रिम भोजन मुंह के साथ टैंक जो उपयुक्त रूप से गोंद जोड़ा जा सकता है।
3.1.8.सूखी फिल्टर वाला टैंक गोंद के क्रिस्टलीकरण को रोक सकता है।

3.3पूरी तरह से स्वचालितकसामग्री मिश्रण प्रणाली (गतिशीलमिश्रण)
3.3.1 गतिशीलचिपकने वाला मिश्रण सुनिश्चित करने के लिए चिपकने वाला मिश्रण.
3.3.2उच्च सामग्री संगतता प्राप्त करने के लिए स्टेनलेस डिजाइन के साथ गोंद स्पर्श भागों।
3.3.3काटने के बाद गोंद गिरने से रोकने के लिए वापस चूसने के कार्य के साथ गोंद वाल्व।
3.3.4उच्च स्थायित्व बनाए रखने के लिए रॉड शाफ्ट मूल आयातित भागों का उपयोग करता है।
3.3.5सफाई के लिए मिश्रण प्रणाली को अलग करने की आवश्यकता नहीं है और सफाई समय बचाता है।

एबी घटक गोंद वापस वाल्व के माध्यम से चूसना और मिश्रण ट्यूब में आते हैं, चित्र की तरह. मिश्रण अंत में उत्पादों के लिए पॉटिंग हो जाएगा. जब समाप्त गोंद पॉटिंग,चूषण वाल्व गोंद को तुरंत गिरने से रोक सकता है.

3.4ऑपरेशन नियंत्रण प्रणाली.
3.4.1गोंद-बाहर की मात्रा मोटर धक्का रॉड द्वारा धक्का मोटर की गति को नियंत्रित करके मापा जाता है।
3.4.2समायोज्य गोंद-आउट सिंक्रनाइज़ेशन, एक ही समय में वाल्व से बाहर ए / बी गोंद प्रवाह सुनिश्चित करें जेल प्रतिरोध टिमर गोंद से प्रूवेंट गोंद को तैयार करने के लिए।
3.4.3जेल रोकथाम टिमर वाली मशीन, जब समय सेट हो जाता है, तो गोंद स्वचालित रूप से निकल जाएगा और मिश्रण ट्यूब के अंदर गोंद उपचार होगा।
3.4.4विभिन्न प्रक्रियाओं की आवश्यकताओं को पूरा करने के लिए सिग्नल गोंद-आउट मात्रा समारोह और निरंतर गोंद समारोह का चयन कर सकते हैं।
3.4.5पूरे नियंत्रण मोड में पैनासोनिक पीएलसी नियंत्रण, एमजीसीएस टच स्क्रीन डिवाइस का उपयोग किया जाता है।
3.4.6दोहरे तरल वाल्व, वैक्यूम पंप, मीटरिंग पंप और टच स्क्रीन पर प्रदर्शन के समय की निगरानी करना.
3.4.7ई-स्टॉप मोटर, डायरेक्टर, दबाव और चेतावनी प्रणाली के साथ प्रदर्शित करता है।
3.4.8 सुरक्षित इंटरलॉक तंत्र को कॉन्फ़िगर करेंश्रम के गलत संचालन को रोकने के लिए. उपकरण ग्राउंडिंग और धातु डिवाइस के स्थैतिक चार्ज जमा करने की संभावना है, धातु प्रवाहकीय वस्तुओं जमीन से जुड़े हैं, GB50169-2006 के अनुसार.
3.4.9एमईएस प्रणाली के साथ संवाद कर सकते हैं.

चौथा: वैक्यूम कक्ष तीन अक्ष चिपकने वाला बर्तन मशीन
1,वैक्यूम कक्ष
1.1ऑपरेटरों की सुरक्षा सुनिश्चित करने के लिए सुरक्षा ग्रिड कठोर ग्लास, अवलोकन खिड़की, सुरक्षा सुरक्षा उपकरण के साथ इनलेट और आउटलेट को कॉन्फ़िगर करें।
1.2समय सेटिंग फंक्शन के साथ डिजिटल डिस्प्ले वैक्यूम डिग्री, पीएलसी गोंद मिश्रण मशीन के साथ संवाद; स्वचालित रूप से काम कर सकते हैं।

2,वैक्यूम गोंद वितरण वाल्व
2.1गोंद के बर्तन के लिए उपयोग किया जाने वाला वैक्यूम स्पेशल गोंद वाल्व और गोंद के गिरने से रोकने के लिए।
2.2स्टेनलेस स्टील डिजाइन गोंद स्पर्श भागों के लिए, रॉड शाफ्ट सील भागों उच्च स्थायित्व बनाए रखने के लिए मूल आयात भागों का उपयोग कर रहे हैं.
2.3वैक्यूम वाल्व को स्वयं-सफाई के माध्यम से धोया जा सकता है, जिससे अंदर बचे हुए गोंद का पता चलता है और अवरुद्ध होने का कारण बनता है।

3,तीन अक्षीय कार्य मंच
3.1 शीर्ष पर स्थापित तीन अक्षीय कक्ष, जो प्रभावी रूप से कक्ष की मात्रा को कम करता है और वैक्यूम गति को तेज करता है।
3.2टच स्क्रीन ऑपरेशन, अंग्रेजी और चीनी ऑपरेशन संस्करण, विभिन्न पैरामीटर रिकॉर्ड और प्रदर्शित कर सकते हैं।
3.3कार्यक्रम बिंदु, रेखा, चाप, सर्कल और कुछ अनियमितता उत्पादों. गोंद पॉटिंग फ़ाइलें प्रोग्रामिंग पर संपादित किया जा सकता है या सीएडी से आयात. कार्यक्रम स्मृति 99pcs.टच स्क्रीन प्रोग्रामिंग पूरे स्तंभ का समर्थन करती है , ग्राफिकल ब्राउज़िंग, समूह संपादन और अन्य कार्य।

3.4Z अक्ष फिक्स्ड बोर्ड विभिन्न ऊंचाइयों पर विभिन्न workpieces को अपनाने के लिए ऊपर और नीचे समायोजित किया जा सकता है, आप नहीं't कार्य पथ को फिर से संपादित करें, लेकिन नोजल बदलने पर ही कार्य पथ को समायोजित करें.

पैरामीटर

रनिंग पथ	बिंदु / रेखा / वक्र/आर्क
कार्यक्षेत्र	XYZ:400 मिमी ×400 मिमी ×70 मिमी
गति	XY: 250mm/s Z:100 मिमी/सेकंड
सटीकता	±0.01मिमी
वैक्यूम डिग्री	2000Pa
वैक्यूम समय	60 के दशक
विद्युत आपूर्ति	AC380V 50Hz
वायु आपूर्ति	0.4MPa---0.8MPa
आयाम	1750mm x 1700mm x 1650mm

छठा: रखरखाव सेवा
1.विक्रेता एक वर्ष की वारंटी अवधि प्रदान करता है और वारंटी के दौरान मुफ्त रखरखाव सेवा का समर्थन करता है। सॉफ्टवेयर अपग्रेड सेवा लंबे जीवन के लिए प्रदान की जाती है।
2.यदि गैर-कृत्रिम कारकों के कारण मशीन के भाग वारंटी के भीतर टूट जाते हैं, तो हम आपको भाग प्रतिस्थापन मुफ्त भेजते हैं, खरीदार शिपमेंट के लिए भुगतान करता है।दो तरल वाल्व को अपनी लागत मूल्य पर खरीदा जाना चाहिए.
3.यदि मशीन के हिस्से वारंटी के बाद टूट जाते हैं, तो भागों का प्रतिस्थापन खरीदार द्वारा किया जाना चाहिए।

सातवां:स्थापना एवं प्रशिक्षण:
आप मशीनों को स्वयं स्थापित और संचालित कर सकते हैं। जैसे कि आप भेज सकते हैं
हमारे कारखाने में प्रशिक्षण के लिए आने के लिए इंजीनियर; या हम भी प्रशिक्षण वीडियो की आपूर्ति कर सकते हैं,
चित्र, चित्र आदि। यदि मांग की जाती है, तो हमारे इंजीनियर को आपकी कंपनी में भेजा जाएगा,
खरीदार भुगतान करेगाश्रम लागत औरयात्रा, होटल (आवास) की लागत
& भोजन) ।
