विजन गोंद वितरण मशीन 2 घटकों के लिए सीसीडी प्रणाली इपॉक्सी सिलिकॉन पॉलीयूरेथेन

विवरण सूचना

उत्पाद का वर्णन

विस्तृत जानकारी

मॉडल नं.:

पीजीवी-501

वारंटी:

12 महीने

स्वचालित ग्रेड:

स्वचालित

स्थापना:

ऊर्ध्वाधर

प्रेरित प्रकार:

विद्युत

पद:

विज़न ग्लू डिस्पेंसिंग मशीन

कार्य क्षेत्र:

400X600X100मिमी

एबी टैंक:

10L, 25L, 40L वैकल्पिक

गरम करना:

उपलब्ध

खालीपन:

उपलब्ध

आत्म-सफाई:

उपलब्ध

टैंक स्टिरर:

उपलब्ध

परिवहन पैकेज:

मानक पॉलीवुड केस

विनिर्देश:

700x700x100मिमी

ट्रेडमार्क:

डी एंड एच

उत्पत्ति:

चाइना में बना

एचएस कोड:

8424899990

आपूर्ति की क्षमता:

10/माह

पैकेज का आकार:

100.00सेमी * 100.00सेमी * 100.00सेमी

पैकेज का सकल वजन:

200.000 किग्रा

लीड टाइम:

15 दिन (1 - 1 पीस) बातचीत की जानी है (> 1 पीस)

सटीकता:

उच्च परिशुद्धता

स्थिति:

नया

प्रमाणन:

RoHS, CE

अनुकूलन:

उपलब्ध -- अनुकूलित अनुरोध

शिपिंग लागत:

शिपिंग लागत और अनुमानित डिलीवरी समय के बारे में।

प्रारंभिक भुगतान पूर्ण भुगतान

मुद्रा:

अमेरिकी डॉलर$

वापसी एवं धनवापसी:

आप उत्पाद प्राप्त होने के 30 दिन बाद तक रिफंड के लिए आवेदन कर सकते हैं।

प्रमुखता देना:

गोंद डालने की मशीन

एपोक्सी गोंद डालने की मशीन

एपोक्सी गोंद देने वाली मशीन

उत्पाद का वर्णन

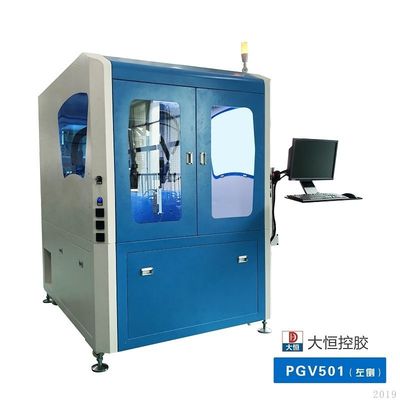

पीजीवी-501एस सीसीडी विजन डिस्पेंसर सिस्टम 2 घटक एपॉक्सी सिलिकॉन पॉलीयूरेथेन के लिए
CCD Vision Dispensing System for 2 Components Epoxy Silicones Polyurethane

पीजीवी विजन गोंद पॉटिंग मशीन दाहेंग ऑटोमेशन द्वारा लॉन्च की गई पूरी तरह से स्वचालित गोंद पॉटिंग मशीन है। यह मशीन एपॉक्सी राल, पॉलीयूरेथेन,सिलिकॉन और अन्य दो-घटक सामग्री सामग्री मिश्रण और स्वचालित पैफ्यूजन के लिए.

CCD Vision Dispensing System for 2 Components Epoxy Silicones Polyurethane

उपकरण में सटीक अनुपात और मात्रात्मक स्थिरता की विशेषताएं हैं, जो उत्पादन की गुणवत्ता और उत्पादन में सुधार कर सकती हैं।इसे दो तरल पदार्थ मिश्रण उपकरण से लैस किया जा सकता है ताकि perfusion की दक्षता में सुधार हो सके।इसके अतिरिक्त, इसे असेंबली लाइन, बेकिंग पथ और मल्टी-स्टेशन रोटेटिंग प्लेटफॉर्म जैसे सहायक उपकरणों से लैस किया जा सकता है।
PGV501 विजन सिस्टम गोंद पॉटिंग मशीन में निम्नलिखित उल्लेखनीय विशेषताएं हैं:

अल्ट्रा-उच्च परिशुद्धता डबल सिलेंडर प्लंजर पंप, गोंद स्थिर और उपयोग करने में आसान। Daheng कोर पेटेंट प्लंजर पंप प्रौद्योगिकी, अद्वितीय, अभिनव, व्यावहारिक, उन्नत के साथ;उच्च सटीकता के साथ द्रव माप अनुपात नियंत्रण की एक नई पीढ़ी, परिवर्तनीय, निर्बाध और लंबे जीवन का एहसास होता है।
मशीन स्वचालित गोंद वितरण समारोह है, दो घटक गोंद के भीतर 1:1 से 10:1 मेल कर सकते हैं, स्वचालित रूप से मेल कर सकते हैं, स्वचालित मिश्रण, स्वचालित मिश्रण,मशीन का स्वतः समापन, मैनुअल मिलान की आवश्यकता नहीं है, गोंद की मात्रा भरने के लिए एक ऑनलाइन प्रकार का गोंद वितरण है, कितना गोंद वितरण, वितरण अच्छा गोंद उत्पाद के लिए तुरंत है।
उच्च परिशुद्धता सीसीडी विजन कैप्चर और पोजिशनिंग, उच्च परिशुद्धता आयातित सर्वो पेंच तीन समन्वय रैखिक manipulator मोबाइल डिवाइस, उच्च परिशुद्धता पोजिशनिंग नियंत्रण प्राप्त करने के लिए, सटीकता ± 0.03 मिमी
गति नियंत्रण कार्डः उच्च गति बिंदु और रेखा ड्राइंग और विभिन्न अनियमित गति नियंत्रण; शिक्षण प्रोग्रामिंग को अपनाया गया है।
विभिन्न प्रकार की सुइयां:चिपकने वाला मिश्रण और समान रूप से वितरण.
अलार्म फंक्शनः ए और बी के ड्रमों में कम स्थिति के अलार्म और प्रेरण उपकरण हैं
वैक्यूम फ़ीडिंगः दोनों बैरल ए और बैरल बी स्वचालित रूप से वैक्यूम फ़ीडिंग कर सकते हैं, जो हवा के बुलबुले को खत्म करने में मददगार है
डायाफ्राम पंप खिलाः ए, बी ड्रम स्वचालित रूप से डायाफ्राम पंप खिला सकते हैं
स्वचालित सफाईः एबी चिपकने वाला मिश्रित भाग गैस और तरल के साथ स्वचालित रूप से साफ किया जाता है।
एंटी-क्युरिंग प्रक्रिया, मशीन काम के समय के दौरान कभी-कभी बंद होने से होने वाले गोंद को रोकने के लिए, गोंद को मजबूत करने के समय के अनुसार गोंद अंतराल समय सेट कर सकती है,जिससे मशीन अवरुद्ध हो जाती है.

उपकरण का परिचय

1. कुल तकनीकी मापदंड:

गोंद मिश्रण अनुपात	10000-100:10 वैकल्पिक
कार्यक्षेत्र	600 ((एक्स)600(Y) 100mm(Z)(प्रभावीः 400 मिमी(X))
कार्य पथ	बिंदु, रेखा, चाप, वृत्त
स्थान निर्धारण विधि	सीसीडी दृश्य कैप्चर पोजिशनिंग
दृष्टि प्रणाली	विजुअल कैप्चर और पोजिशनिंग सिस्टम सॉफ्टवेयर
मोटर	सर्वो मोटर (जापान), लीड स्क्रू + स्लाइडर (ताइवान का ब्रांड)
उत्पादन लाइन का कार्य	उत्पादन लाइन का वैकल्पिक मिलान कार्य (ग्राहकों के उत्पादों के अनुसार अनुकूलित उत्पादन लाइन)
गति	500 मिमी/सेकंड(विस्थापन गति)१-१2 मिलीलीटर/s(एकल पंप चिपकने की दर)
सटीकता	±0.03 मिमी (पुनरावृत्ति)±2%(कटोरा)±2%(मिश्रण)
चिपकने वाला निकासी	स्वचालित उत्पत्ति/स्थिर बिंदु चिपकने वाला डिस्चार्ज
सुरक्षा	सामने के दरवाजे/सुरक्षा ग्रिड
प्रोग्राम मेमोरी	99 पीसी
इनपुट वायु दबाव	0.5एमपीए-0.7 एमपीए
चिपचिपाहट	50pcs ~ पेस्ट
ऑपरेशन मोड	मैनुअल/ऑटोमैटिक
अनुपात	पीएलसी/ पिंपल पंप/गियर पंप/स्क्रू पंप
प्रवाह	डिजिटल इनपुट
शिक्षण मोड	प्रोग्रामिंग का शिक्षण
स्वचालित नियंत्रण प्रणाली	पीसी, टच स्क्रीन (प्रोग्राम प्रोग्रामिंग, संशोधन, भंडारण, आदि को लागू करें)
गोंद-बाहर नियंत्रण प्रणाली	एबी गोंद सक्शन वाल्व, एबी गोंद स्वतंत्र संचालन का एहसास
मिश्रण मोड	गतिशील और स्थैतिक वैकल्पिक, तत्काल मिश्रण, सुविधाजनक सफाई
टैंक	स्टेनलेस स्टील40 लीटर),25 लीटर),10 लीटर) वैकल्पिक
विद्युत आपूर्ति	220V/50Hz/1.5kWहीटर के बिना)
आयाम	1900mm × 1650mm × 2100mm
रेखा शरीर की ऊंचाई	850-950 ((अनुकूलित किया जा सकता है)
रेखा शरीर की चौड़ाई	अधिकतम 550 मिमी ((विजन 400 मिमी))अनुकूलित किया जा सकता है)
कन्वेयर लाइन का शरीर	बेल्ट/डबल चेन/रोलर
लाइन बॉडी भार	उत्पादन के अनुसार
स्थान	क्लैंपिंग स्थिति
अवरुद्ध सिलेंडर	3 पीसी (डिफ़ॉल्ट)

2उपकरण का वर्णन, योजनाबद्ध आरेख

नियंत्रण प्रणाली द्वारा जारी निर्देशों के अनुसार, डिस्पेंसर मशीन मिश्रण प्रणाली में गोंद के वितरण और परिवहन को पूरा करती है, और सीसीडी दृश्य कैप्चर कमांड देता है।तीन-अक्ष manipulator मिश्रण प्रणाली भाग ले जाता है, और मात्रात्मक स्थिति एक ही समय में किया जाता है। उपकरण के मिश्रण भाग स्वचालित सफाई समारोह से लैस है।

4मशीन संरचना और मुख्य घटकों का परिचय:
PGV501 मुख्य रूप से निम्नलिखित भागों से बना है:विजुअल पोजिशनिंग सिस्टम, मशीन फ्रेम, स्टोरेज टैंक, अनुपात प्रणाली, मिश्रण प्रणाली (डबल तरल वाल्व), सफाई प्रणाली, समन्वय रैखिक manipulator, ले जाने वाली लाइन शरीर,नियंत्रण प्रणाली आदि

4.1 विजुअल पोजिशनिंग सिस्टम:सीसीडी विजन का उपयोग पोजिशनिंग को कैप्चर करने के लिए किया जाता है, और तीन-समन्वय रैखिक रोबोट बांह को पोजिशनिंग के लिए कमांड भेजने के लिए सॉफ्टवेयर द्वारा संसाधित किया जाता है।

4.2मशीन फ्रेमः पूरे उपकरण के लिए समर्थन और संदर्भ प्रदान करने के लिए शीट धातु वेल्डिंग फ्रेम संरचना को अपनाएं।
4.3 टैंक: टैंक में हलचलकर्ता, वैक्यूम सक्शन फंक्शन, वैक्यूम स्ट्रिपिंग फंक्शन, उच्च/निम्न तरल स्तर सेंसर और टैंक के नीचे कट-ऑफ बॉल वाल्व है।निरंतर तापमान ताप, तापमान सेंसर, निस्पंदन और अन्य सहायक उपकरण। मुख्य विशेषताएं निम्नलिखित हैंः
1) स्टेनलेस स्टील प्लेट वैक्यूम दबाव टैंक टैंक में वैक्यूम नकारात्मक दबाव का सामना कर सकते हैं।
2) टैंकों में विद्युत हलचल करने वाले होते हैं, इसलिए हलचल से ए/बी गोंद के ढलने और परतों में होने से बचा जा सकता है और टैंकों में गोंद का तापमान अधिक समान हो जाता है।
3) गोंद टैंक स्तर सेंसरः जब गोंद सेट स्तर से कम हो, तो यह स्वचालित रूप से अलार्म करेगा और गोंद जोड़ने के लिए याद दिलाएगा;
4) टैंक वैकल्पिक रूप से वैक्यूम डिफॉमिंग फ़ंक्शन से लैस किए जा सकते हैं (टच स्क्रीन द्वारा डिफॉमिंग समय सेट किया जा सकता है), जो वैक्यूम नकारात्मक दबाव के माध्यम से गोंद को स्वचालित रूप से खिला सकता है,और संबंधित वाल्व गोंद खिला से पहले स्वचालित रूप से बंद हो जाएगा, और संबंधित वाल्व स्वचालित रूप से गोंद खिलाए जाने के बाद खुलेगा/दबाव को कम करेगा;
5) टैंक दबाव राहत गेंद वाल्व के साथ सुसज्जित है, और टैंक के नीचे बैकफ्लो इंटरफ़ेस और गेंद वाल्व को बंद करने के लिए अवरोध के साथ आरक्षित है;
6) गोंद टैंक समय में गोंद जोड़ने के लिए मैनुअल खिला बंदरगाह के लिए आरक्षित है;
7) स्थिर तापमान हीटिंग के लिए गोंद टैंक का प्रयोग किया जा सकता है;

4.4 मिश्रण प्रणाली
PGV501 अनुपात प्रणाली का मुख्य घटक उच्च परिशुद्धता गियर मीटरिंग पंप है। गियर मीटरिंग पंप की उपस्थिति और सिद्धांत चित्र में दिखाए गए हैं।

इसकी निम्नलिखित विशेषताएं हैंः
1) उच्च अनुपात सटीकता (± 2%) के साथ वॉल्यूमेट्रिक माप प्रणाली, मध्यम और निम्न चिपचिपाहट दो घटक सामग्री अनुपात के लिए उपयुक्त;
2) निरंतर गोंद निर्वहन का एहसास किया जा सकता है, और गोंद की मात्रा को 1g/s से 16g/s में परिवर्तित किया जा सकता है;
3) स्थिर संचालन, रखरखाव मुक्त, लंबी सेवा जीवन;
4) विभिन्न मीटरिंग पंपों के चयन और संयोजन के माध्यम से 1:1~10:1 के चर अनुपात की आवश्यकताओं को प्राप्त किया जा सकता है;

4.4 मिश्रण प्रणाली (दोहरे तरल वाल्व)
पीजीवी501 उपकरण मिश्रण प्रणाली का मुख्य भाग दोहरे तरल वाल्व है।एबी गोंद को माप पंप द्वारा गोंद मिश्रण भाग (डबल तरल वाल्व) में स्थानांतरित किया जाता है और दोहरे तरल वाल्व के नीचे मिश्रण पाइप में मिश्रित किया जाता है. ऑनलाइन मिश्रण विधि मिश्रण के लिए तैयार है. दोहरे तरल वाल्व की मुख्य विशेषताएं इस प्रकार हैंः
1) मिक्सिंग मोटर मिक्सिंग ट्यूब को डबल लीफ वाल्व के माध्यम से गोंद से बाहर निकालती है, फिर खुद को प्लास्टिक के सिर पर नीचे लेटाती है, इस प्रकार समान रूप से मिश्रित गोंद, यह प्रक्रिया पूरी तरह से सील होती है,और दोहरे पत्ती वाल्व/मिश्रण ट्यूब गोंद से भरा है, बिना हवा के बुलबुले, मिश्रण प्रक्रिया दोहरी पत्ती स्विच वाल्व सिलेंडर गोंद बंद करने के लिए वापस चूसने के लिए, बंद जब गोंद गोंद नहीं है;
2) घुमावदार मोटर की अधिकतम गति 3000 आरपीएम (समायोज्य) तक पहुंच सकती है, जो पूरी तरह से समान रूप से घुमा सकती है;
3) स्वचालित पता लगाने के कार्य के साथ हलचल मोटर;

4.5 सफाई प्रणाली
स्वचालित सफाई, गैस और तरल स्वचालित सफाई के साथ एबी चिपकने वाला मिश्रित भाग

4.6 तीन निर्देशांक रैखिक संचालक
तीन निर्देशांक रैखिक यांत्रिक हाथ servo मोटर द्वारा संचालित है, जो रबर सिर की सटीक स्थिति नियंत्रण का एहसास कर सकते हैं।रबर सिर के आंदोलन ट्रैक को आसानी से समायोजित किया जा सकता है.

मुख्य मापदंड इस प्रकार हैं:
मशीन यात्रा :600*600*100, (z-अक्ष को मैन्युअल रूप से 100 पर समायोजित किया जा सकता है)
दृश्य सीमा 600 (Y) *400 (Y)
गतिः X, y0-500mm /, z-अक्ष 0-100mm/
पुनरावृत्ति की सटीकताः ±0.03 मिमी (एक साथ होने वाली सहिष्णुता की अनुमति नहीं)
4.7 परिवहन लाइन (अनुकूलित)
आवृत्ति कनवर्टर कन्वेयर मोटर को नियंत्रित करने के लिए अपनाया जाता है, गति 10-300mm/s समायोजित किया जा सकता है, बेल्ट/डबल गति श्रृंखला/रोलर ट्रांसमिशन अपनाया जाता है, सामने,मध्य और पीछे की अवरुद्ध सिलेंडर डिफ़ॉल्ट रूप से विन्यस्त हैं, क्लैंपिंग/जैक पोजिशनिंग डिफ़ॉल्ट रूप से अपनाई जाती है, पोजिशनिंग सटीक है, समायोज्य लाइन बॉडी की चौड़ाई 150-550 मिमी है।

4.7 नियंत्रण प्रणाली
पीएलसी, टच स्क्रीन नियंत्रण, और शिक्षण और प्रोग्रामिंग प्रणाली का विन्यास, नियंत्रण प्रणाली में निम्नलिखित विशेषताएं हैंः
1) गोंद के उत्पादन को आवश्यक मात्रा में गोंद तक पहुंचने के लिए मोटर की गति द्वारा नियंत्रित किया जाता है, और गोंद के उत्पादन की गति को इच्छा के अनुसार समायोजित किया जा सकता है;
2) समायोज्य समवर्ती गोंद रिलीज़, ताकि ए/बी गोंद एक ही समय में गोंद वाल्व से बाहर बह जाए और बेहतर मिश्रण प्रभाव प्राप्त किया जा सके;
3) उपकरण में एंटी-जेल टाइमर, वैक्यूम डिफॉमिंग, एंटी-क्राइडिंग टाइम और डिफॉमिंग टाइम है, जिसे सेट किया जा सकता है।
4) अलग-अलग तकनीकी आवश्यकताओं को पूरा करने के लिए कॉन्फ़िगर करने योग्य एकल और निरंतर गोंद डिस्चार्जिंग फ़ंक्शन;
5) पूरे नियंत्रण पैनसोनिक पीएलसी द्वारा नियंत्रित किया जाता है, kunlun tongtai टच स्क्रीन नियंत्रण डिवाइस समारोह, आरक्षित संचार इंटरफ़ेस,उपकरण चल रहा है स्थिति और सेटिंग मापदंडों तीसरे पक्ष के उपकरण द्वारा कब्जा किया जा सकता है;
6) सुरक्षा इंटरलॉक प्रोग्राम को कर्मचारियों के गलत संचालन से रोकने के लिए कॉन्फ़िगर किया गया है।

4.8 वितरण नोजल
उत्पाद के अनुसार अनुकूलित किया जा सकता है गोंद नोजल के विभिन्न विनिर्देशों

5,PGV501 विन्यास सूची

श्रेणी	पूरी तरह से स्वचालित गोंद पॉटिंग मशीन		ब्रांड
श्रेणी	विन्यास	मात्रा	ब्रांड
फ्रेम	चौकोर स्टील पाइप/धातु प्लेट	1 सेट	चीन में निर्मित
नियंत्रण प्रणाली	पीएलसी	1 सेट	पैनासोनिक
	दृश्य सॉफ्टवेयर प्रणाली + गोंद नियंत्रण सॉफ्टवेयर प्रणाली (((सीसीडी पोजिशनिंग, गोंद अनुपात, गोंद निर्वहन, रनिंग ट्रैक और स्थिति गति समायोज्य और नियंत्रित हैं)	1 सेट	डी एंड एच
	एचएमआई टच स्क्रीन	1 पीसी	एमसीजीएस
	पीसी मानव-कंप्यूटर इंटरफ़ेस	1 सेट	चीन में निर्मित
	गति नियंत्रण कार्ड	1 सेट	JSTR
	सेंसर	6 पीसी	चीन में निर्मित
	ड्राइवर	5 पीसी	मित्सुबिशी/रेज़र
मोबाइल प्लेटफार्म	गाइड रेल	3 सेट	HIWIN
	स्क्रू रॉड	3 सेट	टीबीआई
	सर्वो मोटर	दो सेट	मित्सुबिशी
गोंद आपूर्ति प्रणाली	स्टेनलेस स्टील ड्रम (सामग्री SUS304)	2 पीसी	डी एंड एच
	उच्च परिशुद्धता गियर पंप (पंप कोर का गारंटीकृत सेवा समय 1 वर्ष है)	1 सेट	चीन में निर्मित
	दोहरी तरल पदार्थ प्रवाह गतिशील मिश्रण (डबल तरल वाल्व सहित)	1 सेट	डी एंड एच
	B गोंद प्रवाह प्रदर्शन	1 सेट	डी एंड एच
	वाई प्रकार का फ़िल्टर	1 सेट	डी एंड एच
स्व-साफ करनेवाला यंत्र	स्वचालित विलायक सफाई उपकरण	1 सेट	डी एंड एच
कन्वेयर लाइन	चर आवृत्ति मोटर	1 सेट	चीन में निर्मित
	वायु सिलेंडर	1 सेट	चीन में निर्मित
	डबल स्पीड चेन/बेल्ट/रोलर	1 सेट	चीन में निर्मित

6. मशीन के सामान

पद	सहायक उपकरण का नाम और मॉडल संख्या	मात्रा	टिप्पणी
1	दोहरे तरल वाल्व सील करने वाले घटक	3 सेट	एनआरबी/चार फ्लोरीन ग्राफाइट सामग्री के साथ डबल तरल वाल्व पहनने वाले भाग जो एंटी-जंग और पहनने के प्रतिरोधी है; जिसे आमतौर पर गोंद सुविधा के अनुसार प्रतिस्थापित किया जाता है।
2	डायनामिक मिक्सर पाइप MR13-12	10 पीसी	उपभोग्य सामग्रियाँ
3	औजार	1 सेट	मानक
4	उपयोगकर्ता पुस्तिका	1 पीसी	मानक

7रखरखाव सेवा

1विक्रेता एक वर्ष की वारंटी अवधि प्रदान करता है और वारंटी के दौरान मुफ्त रखरखाव सेवा का समर्थन करता है। सॉफ्टवेयर अपग्रेड सेवा लंबे जीवन के लिए प्रदान की जाती है।
2यदि मशीन के भाग गैर-कृत्रिम कारकों के कारण वारंटी के भीतर टूट जाते हैं, तो हम आपको भाग प्रतिस्थापन मुफ्त भेजते हैं, खरीदार शिपमेंट के लिए भुगतान करता है।दो तरल वाल्व को अपनी लागत मूल्य पर खरीदा जाना चाहिए.
3यदि मशीन के हिस्से वारंटी के बाद टूट जाते हैं, तो भागों का प्रतिस्थापन खरीदार द्वारा किया जाना चाहिए।
